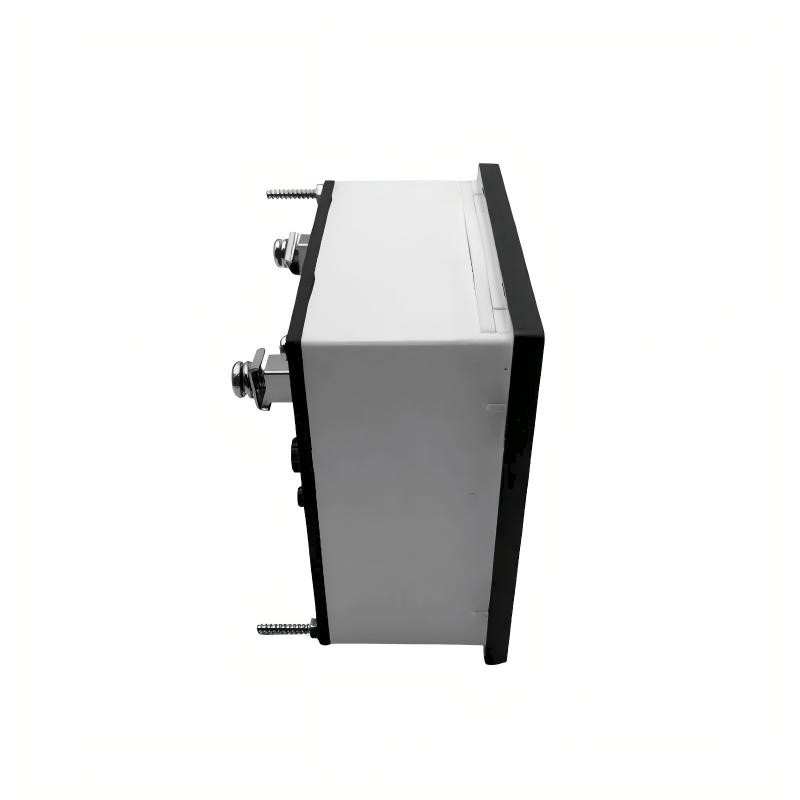

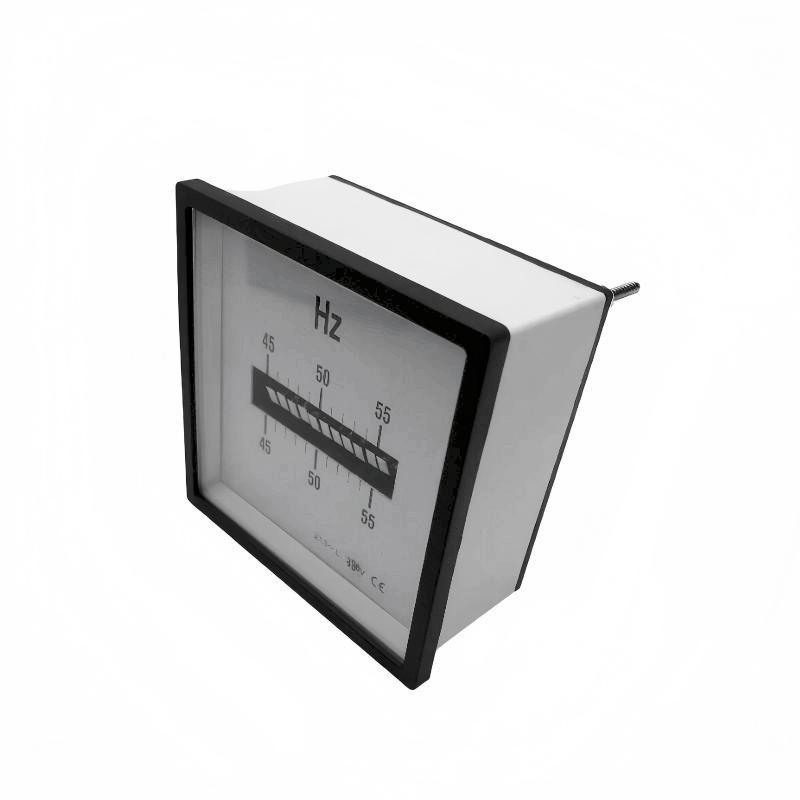

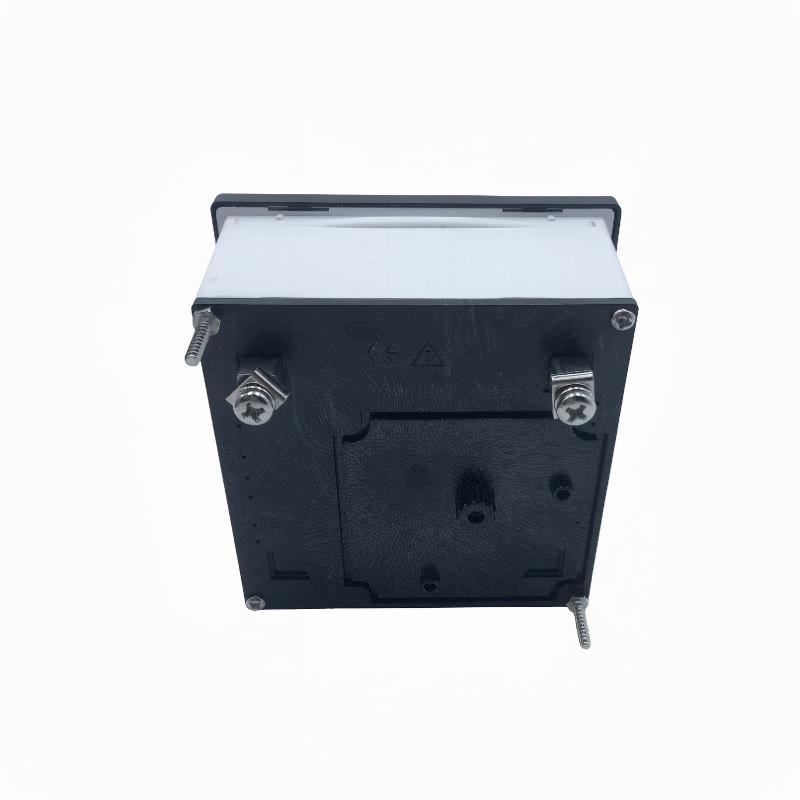

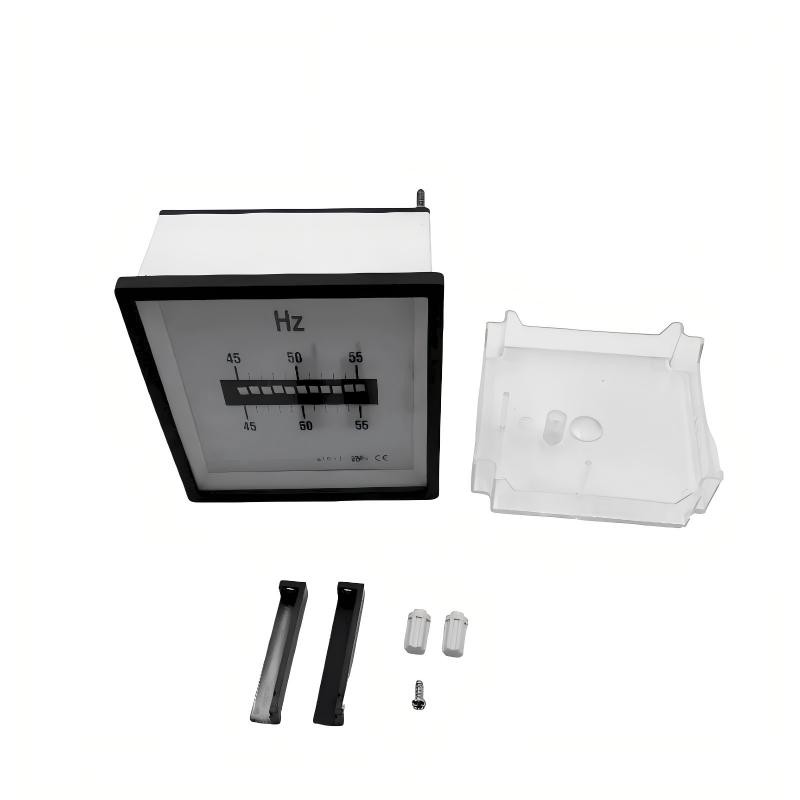

Üherealine pilliroo sagedusmõõtur

Üherealine pilliroo sagedusmõõtur (tuntud ka kui vibreeriv pilliroo sagedusmõõtur) on analoogne elektromehaaniline instrument, mida kasutatakse vahelduvvoolu (AC) elektritoite sageduse mõõtmiseks. See töötab mehaanilise resonantsi põhimõttel, pakkudes otsest visuaalset sagedust, ilma et oleks vaja selle tööks välist toiteallikat.

Tööpõhimõte

• Komponendi struktuur: arvesti sisaldab ühte rida õhukesi painduvaid metallist pilliroogu (või labasid), millest igaühel on veidi erinev loomulik resonantssagedus. Need pillirood on paigaldatud ühisele alusele (sageli elektromagnetilisele vardale).
• Resonantsvibratsioon: kui vahelduvvoolu toide on ühendatud arvesti mähisega, tekitab see vahelduva magnetvälja. See väli vibreerib latti, sundides kõiki pilliroogu võnkuma.
• Sageduse tuvastamine: pilliroog, mille loomulik resonantssagedus ühtib rakendatud vahelduvvoolu sagedusega (või on sellele kõige lähemal), vibreerib suurima amplituudiga. Vaadeldav sagedus loetakse kõige aktiivsemalt vibreeriva pilliroo kõrval olevalt skaalalt.

Põhiomadused

• Lihtne ja vastupidav: puuduvad elektroonilised vooluringid, minimaalsed komponendid, kõrge töökindlus.
• Olemuselt analoog: pakub selget ja intuitiivset visuaalset lugemist. Suurepärane sageduse stabiilsuse või kõikumise jälgimiseks.
• Passiivne töö: ei vaja sisemist või abitoidet; toiteallikaks ainult mõõdetud signaal.
• Mõõdukas täpsus ja eraldusvõime: täpsus on tavaliselt vahemikus ±0,1 kuni ±0,5 Hz. Eraldusvõimet piirab roostiku arv ja vahekaugus.
• Piiratud sagedusvahemik: iga arvesti on ette nähtud kindla vahemiku jaoks (nt 45-55 Hz või 55-65 Hz elektrisüsteemide jaoks).

Peamised rakendused

• Elektrienergia tootmine ja jaotus: võrgu või generaatori väljundsageduse jälgimine (50 Hz või 60 Hz).
• Tööstuslikud juhtpaneelid: tehaste mootoriajamite või sissetuleva toite sageduse kontrollimine.
• Lennuki- ja meresüsteemid: pardal olevate vahelduvvoolusüsteemide sageduse jälgimine (õhusõidukites sageli 400 Hz).
• Laboratoorsed ja hariduslikud demonstratsioonid: mehaanilise resonantsi ja sageduse mõõtmise kontseptsiooni õpetamine.

Eelised

• Kõrge vastupidavus elektrimürale: puhtmehaaniline reaktsioon.
• Ebaõnnestumine-Ohutu ja kohene: annab kohese visuaalse tagasiside; pole alg{1}}aega.
• Madalad kulud ja pikk kasutusiga minimaalse hooldusega.

Kokkuvõte: Üherealine pilliroo sagedusmõõtur on klassikaline, usaldusväärne ja lihtne lahendus fikseeritud-paigaldise vahelduvvoolu sageduse jälgimiseks, kus lihtsus, vastupidavus ja otsene visuaalne näit on ülima täpsuse ja digitaalse integreerimise ees.

Parameetrid

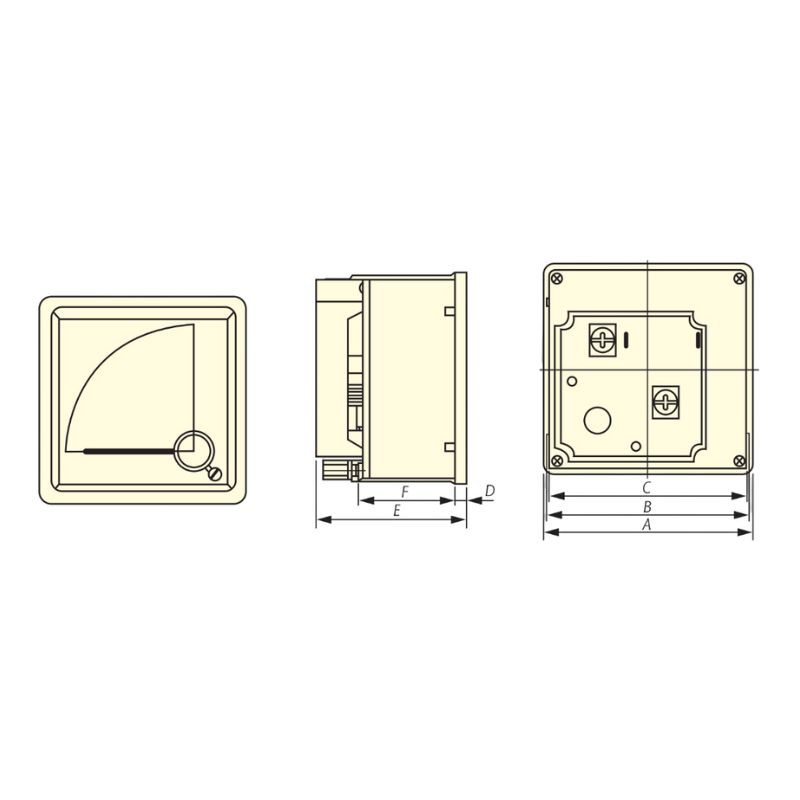

Mõõtmed (mm)
