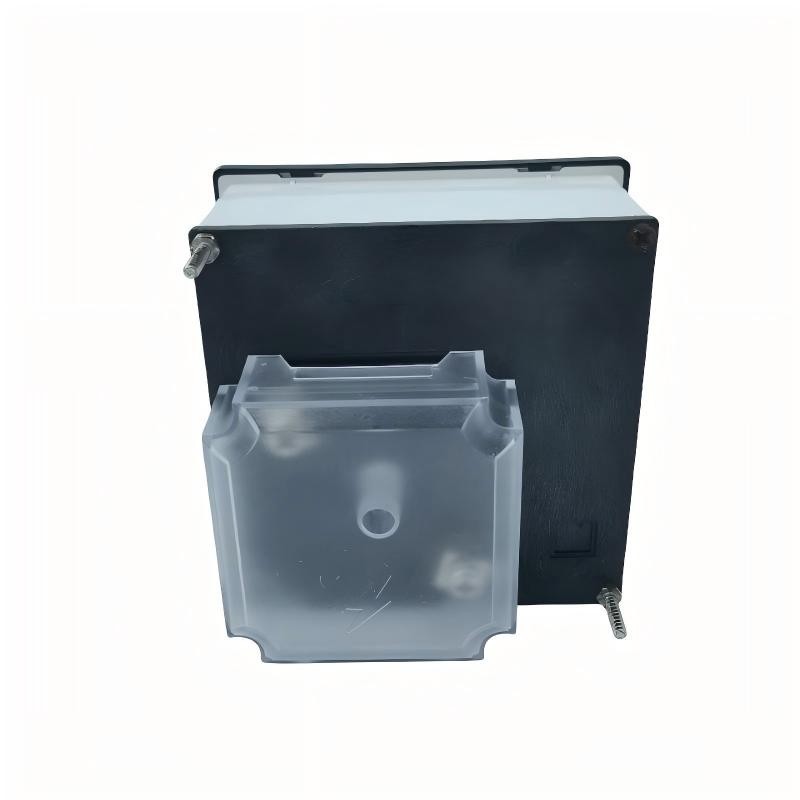

Osuti sagedusmõõtur

Osuti sagedusmõõtur on analoogpaneeli instrument, mis mõõdab ja kuvab vahelduvvoolu sagedust hertsides (Hz), kasutades mehaanilist osutit ja kalibreeritud skaalat.

Küsi pakkumist

Kirjeldus

Osuti sagedusmõõdiku ülevaade

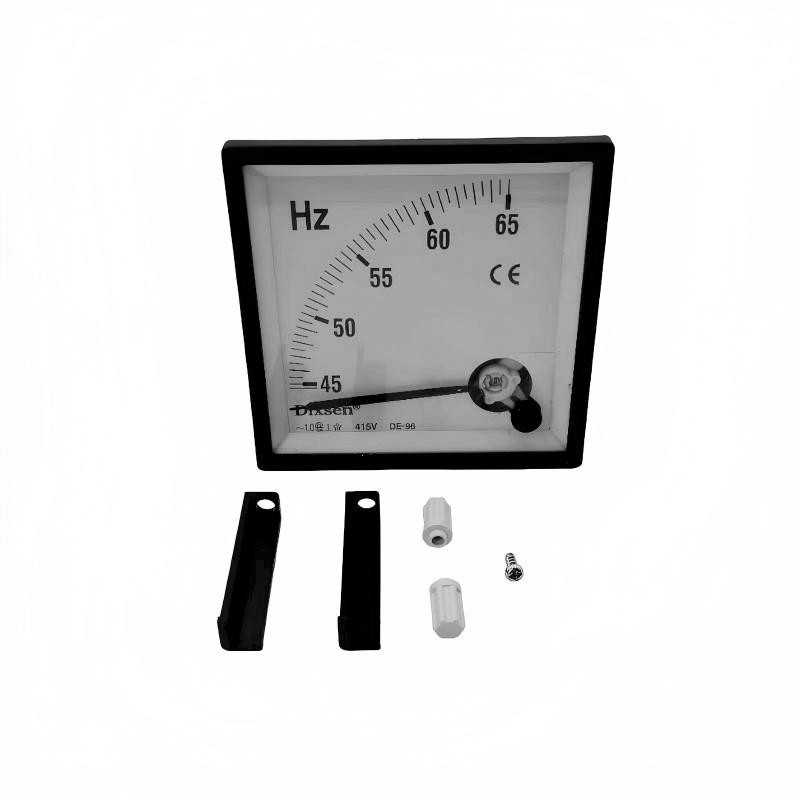

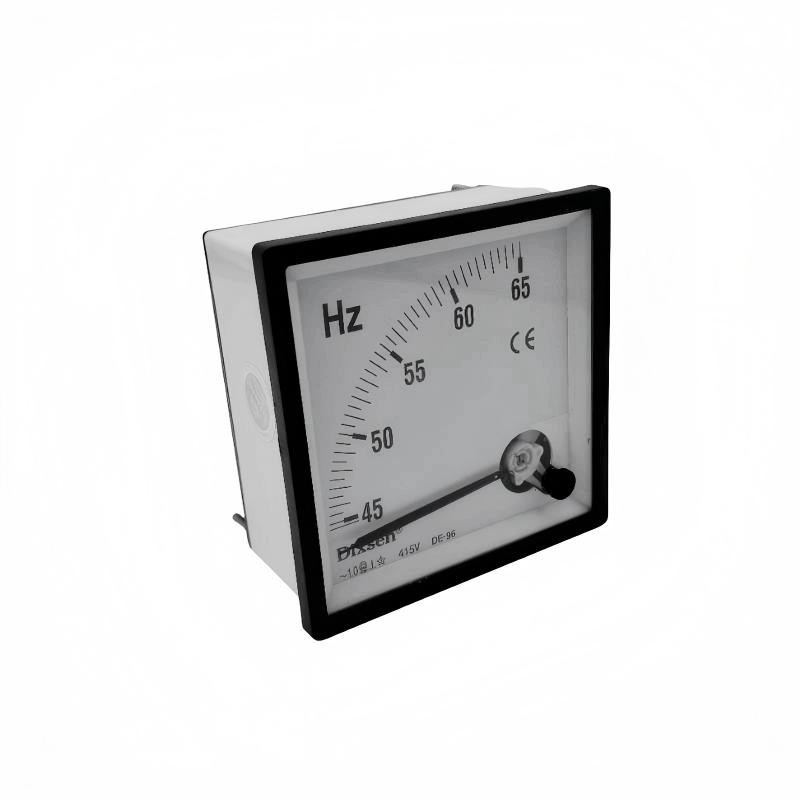

Pointer Frequency Meter on analoogpaneeli instrument, mis on loodud vahelduvvoolu toiteallika või signaali sageduse mõõtmiseks ja näitamiseks. Erinevalt digitaalsetest sagedusloenduritest kasutab see sageduse kuvamiseks, tavaliselt hertsides (Hz), mehaanilist osutit, mis liigub üle kalibreeritud skaalal.

Põhiline tööpõhimõte

Selle töö põhineb elektrilise resonantsi põhimõttel. Peamine sisemine komponent on häälestatud vooluahel (induktiivpoolide ja kondensaatorite kombinatsioon), mis on loodud resoneerima kindlal sagedusel (nt 50 Hz või 60 Hz). Kui sisendsagedus ühtib selle vooluahela resonantssagedusega, põhjustab see maksimaalse voolu. Sellest sagedusest kõrvalekaldumine muudab vooluahela takistust, muutes voolu. Seda voolu muutust kasutatakse liikuva mähise või muu analoogse liikumismehhanismi juhtimiseks, mis suunab kursorit proportsionaalselt kõrvale.

Peamised omadused ja omadused

Analoogekraan: näitu näitab kursori asukoht fikseeritud kaare skaalal, mis on tavaliselt lineaarne ja tsentreeritud ümber nimisageduse (nt 45–55 Hz 50 Hz süsteemide või 55–65 Hz 60 Hz süsteemide puhul).

Fikseeritud või reguleeritav vahemik: enamik neist on mõeldud kindlale nimisagedusele (nt 50/60 Hz) ja kitsa mõõtevahemikuga (nt ±5 Hz). Mõnel täppismudelil võib olla laiem skaala või vahemiku valija.

Kõrge sisendtakistus: võtab testitavast vooluringist minimaalse voolu, et vältida koormusefekte.

Lihtne ja vastupidav: selle põhitööks pole vaja digitaalset vooluringi ega toiteallikat (passiivsete tüüpide puhul). See pakub suurepärast pikaajalist-töökindlust ja kiiret visuaalset indikatsiooni.

Loomulik keskmistamine: selle mehaaniline liikumine annab summutatud reaktsiooni, näidates stabiilset keskmist sagedust ja filtreerides välja kiired hetkelised kõikumised.

Tüüpilised rakendused

Elektrienergia tootmine ja jaotus: kriitilise tähtsusega generaatori juhtpaneelidel, et jälgida ja reguleerida generaatori kiirust (mis juhib otseselt sagedust), et see vastaks võrgule. Kasutatakse ka peajaotuskilpidel ja alajaamades võrgu sageduse stabiilsuse jälgimiseks.
Tööstustehase seire: peamistel sissetulevatel paneelidel, et tagada elektrivõrgust saadav elektrikvaliteet.
Mere- ja avamere elektrisüsteemid: Laeva elektrikilpidel generaatori ja siini sageduse jälgimiseks.
Laboratooriumid ja katsepingid: vanemates või spetsiaalsetes katseseadmetes vahelduvvoolu signaalide sageduse mõõtmiseks.

Eelised

Suurepärane visuaalne trend: kursori asukoht ja liikumine näitavad intuitiivselt, kas sagedus on stabiilne, suureneb või väheneb.

Tugev ja vastupidav.

Välist toidet pole vaja (passiivsete tüüpide jaoks).

Immuunsus elektrilise müra suhtes, mis võib mõjutada digitaalset diskreetimist.

Kokkuvõttes on sagedusmõõtur klassikaline, usaldusväärne ja intuitiivne vahend vahelduvvoolu sageduse jälgimiseks. See sobib suurepäraselt rakendustes, kus sageduse stabiilsuse kiire, stabiilne ja pidev visuaalne näit nimiväärtuse ümber on olulisem kui suur numbriline täpsus, mistõttu on see elektritootmise ja -jaotuse juhtpaneelide põhielement.

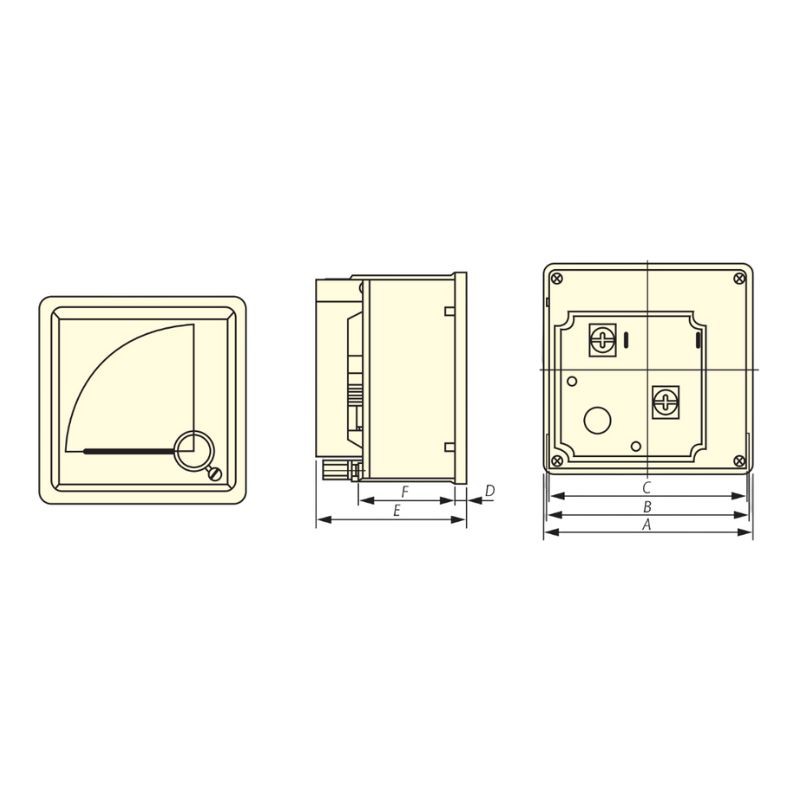

Parameetrid
