Sünkroonne ostsilloskoopmõõtur

Sünkroonne ostsilloskoopmõõtur juhib vahelduvvoolu generaatori sünkroonimist pingestatud toitesiiniga. See näitab visuaalselt nende vahelisi faasi- ja sageduserinevusi, võimaldades operaatoril ohutult sulgeda kaitselüliti täpselt sünkroniseerimise hetkel.

Küsi pakkumist

Kirjeldus

Sünkroskoopi mõõtur

1. Määratlus ja esmane eesmärk

Sünkroonostsilloskoopmõõtur on spetsiaalne elektromehaaniline näidik, mida kasutatakse sissetuleva vahelduvvoolu generaatori sünkroniseerimiseks (paralleelseks) töötava vahelduvvoolu toitesüsteemiga (siiniga). Selle ainsaks ülesandeks on visuaalselt näidata faasinurkade erinevust ja sageduste erinevust kahe kolme -faasipingeallika vahel, võimaldades operaatoril (või automaatsel süsteemil) sulgeda generaatori kaitselüliti täpselt sel hetkel, kui kaks süsteemi on täiuslikus sünkroonis.

2. Põhikujundus ja visuaalne tõlgendamine

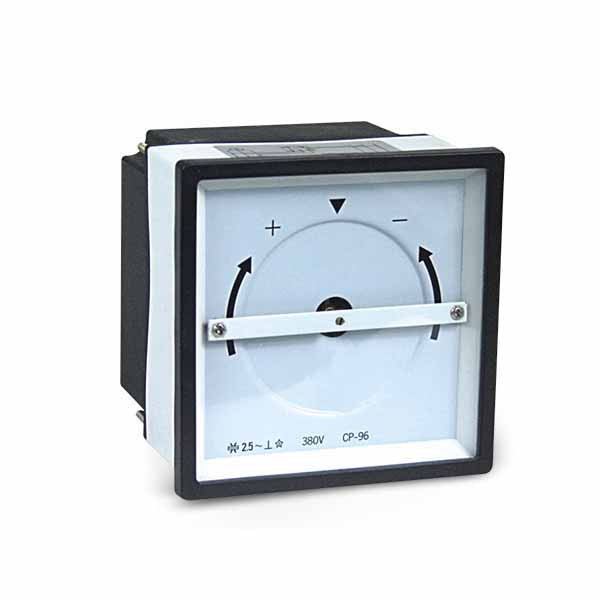

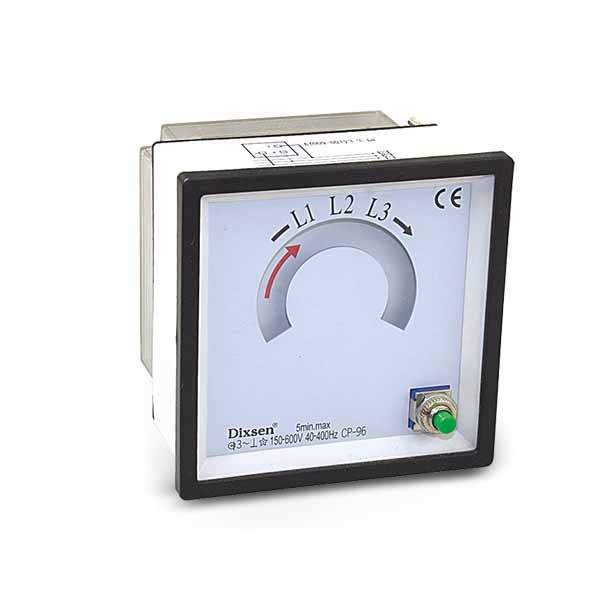

Sünkroskoop pakub intuitiivset, liikuvat visuaalset indikaatorit ringikujulisel sihverplaadil.

Sihverplaat: tähistatud nagu kella sihverplaat. Kella 12 asend on selgelt tähistatud "12", "SYNC", "IN PHASE" või vertikaalne joon, mis tähistab 0 kraadi faaside erinevust.
Osuti (nõel): selle käitumine edastab kogu kriitilise teabe:

Pöörlemissuund: näitab, milline süsteem on kiirem.

- Pööramine päripäeva: sissetuleva generaatori sagedus on kõrgem kui siini sagedus.

- Vastupidine-Pööramine päripäeva: sissetuleva generaatori sagedus on siini sagedusest madalam.

Pöörlemiskiirus: näitab sageduste erinevuse suurust.

- Kiire pöörlemine: suur sageduste erinevus → ÄRGE SULGE.

- Väga aeglane kuni peatatud pöörlemine: väike sageduste erinevus → läheneb sünkroonsusele.

Asend seiskamisel: näitab faasinurga erinevust.

- Osutades "kell 12": 0 kraadi faaside erinevus → VALMIS SULGEMA.

- Osutab "Kella 6" peale: faaside erinevus 180 kraadi → MAKSIMAALNE OHT, SULETUD KUI TÕSINE RIKE.

3. Märgised: sageli on ohualaks tume või punane sektor 180 kraadi (kella 6 tunni) asendis. Võib olla märgistatud "KIIRE" (päripäeva) ja "SLOW" (vastu-päripäeva).

3. Tööpõhimõte

Enamik sünkroskoope töötab kahe-pooli pöörleva välja põhimõttel, mis sarnaneb väikese asünkroonmootoriga:

Sisendid: ühendatud potentsiaalitrafode (PT) kaudu nii siini pingega (võrdlus) kui ka generaatori pingega (sissetulev).

Siseahel: üks pinge (tavaliselt siini pinge) juhitakse läbi 90-kraadise faasinihkevõrgu (kasutades takisteid ja induktiivpooli).

Sisemine struktuur: sisaldab kahte fikseeritud mähist, mis on füüsiliselt üksteisest 90 kraadi kaugusel.

Ühte mähist toidetakse faasinihutatud{0}}siini pingega.

Teist mähist toidetakse otse sissetuleva generaatori pingega.

Pöörlev väli ja osuti: nende kahe 90-kraadise -eraldi magnetvälja (üks 90-kraadise elektrilise faasinihkega) koosmõju tekitab õhupilus pöörleva magnetvälja. Selle välja kiirus ja suund on võrdelised sageduste erinevusega. Kerge alumiiniumist rootor või ketas (osuti külge kinnitatud) järgib seda pöörlevat välja pöörisvoolude tõttu, muutes elektrilised erinevused osuti selgeks liikumiseks.

4. Rakendused

Elektrijaamad: mitme generaatori sünkroonimiseks jaama siini või võrguga.
Laeva elektrisüsteemid: laeva generaatorite paralleelseks ühendamiseks.
Tööstuslikud koostootmisrajatised: varu- või protsessigeneraatorite ühendamiseks jaama põhijaotusvõrguga.
Elektrialajaamad (vähem levinud): võrgu eraldi osade taasühendamiseks pärast katkestust.

Kokkuvõte:

Sünkroonne ostsilloskoopmõõtur on vahelduvvoolu elektritootmises kriitiline ohutus- ja tööseade. Selle geniaalne elektromehaaniline disain muudab keerulised elektrilised suhted (sageduserinevus ja faasinurk) üheselt mõistetavaks, reaalajas-visuaalseks juhiseks operaatorile: "Kiirustage" või "Aeglusta" sissetulevat generaatorit ja sulgege kaitselüliti, kui osuti aeglaselt läheneb ja peatub kell 12. See jääb põhiliseks vahendiks kõigi rajatiste juhtimisel, kus vahelduvvoolu generaatorid on paralleelselt ühendatud.

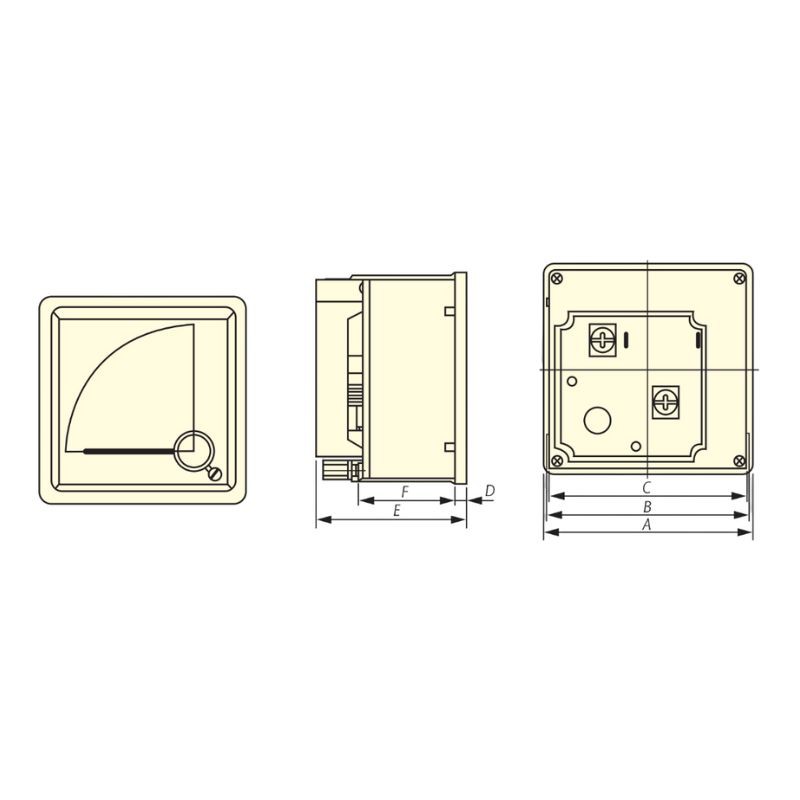

Mõõtmed (mm)
