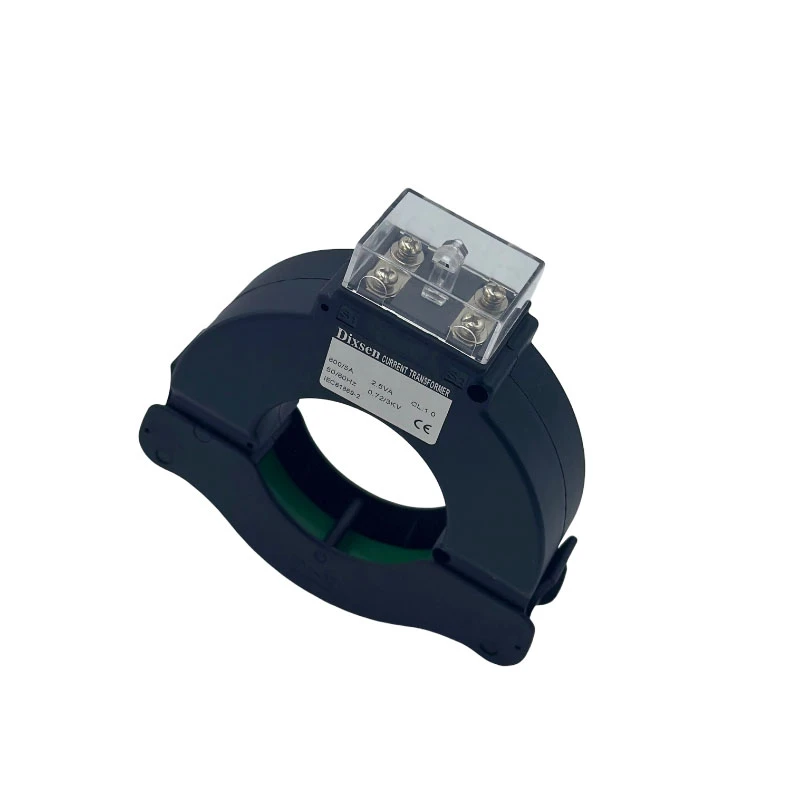

AC jagatud südamiku voolutrafo
UK40 rõnga tüüp on uus vahelduvvoolu split südamiku voolutrafo kiire ja ohutu kaabli paigaldamiseks. Hinged disain võimaldab kuni 40 mm dia. Paigaldatav kaabel ilma olemasolevate toitekaablite lahtiühendamiseta, säästes palju tööjõudu ja aega. Ärge unustage enne paigaldamist terminalid S1 ja S2.
Kirjeldus
Split-tuulega praegune trafo tehniline viide
Põhikujundus ja ehitamine
Kaheosaline lamineeritud räniratas või nanokristalliline sulami südamik
Täpsusega töödeldud paarituspinnad (lõhe<0.1mm)
Kevad koormatud liigendimehhanism positiivse lukustumisega
Pöördemomendi reitinguga riistvara (tavaliselt 0,5-2nm)
Esinemisomadused
Täpsusklassid: 0,2, 0,5, 1,0 (IEC 61869-2)
Faasi nihe: vähem või võrdne 30 minutit nimivoolu juures
Sagedusvastus: 45Hz-5 kHz (± 1% variatsioon)
Koormuse maht: 2,5-15VA sõltuvalt suurusest
Ülevooluvõime: 200% pidev, 500% 1 sekundi jooksul
Installimise eelised
Tüüpiline paigaldusaeg:<60 seconds
Spetsiaalseid tööriistu pole vaja
Töötab elavate dirigentidega kuni 600 V
Korduvkasutatav disain (5000+ toimingud minimaalselt)
Rakenduse juhised
Juhtide tsentreerimine: ± 10% tuum ID -st nimiväärtuse täpsuse korral
Minimaalne painderaadius: 5x kaabli läbimõõt
Kliirens: 25 mm külgnevatest juhtsetest
Orienteerumine: suurte juhtmete jaoks eelistatud, kuid vertikaalne
Standardite järgimine
IEC 61869-1/-2
UK40 Ring-tüüpi vahelduvvoolu jagatud südamiku praeguse trafo tehniline ülevaade
Toote sissejuhatus
UK40 tähistab järgmise põlvkonna vahelduvvoolu tuumavoolu trafo, mis on loodud spetsiaalselt elektriliste mõõtmiste paigaldamiseks, säilitades samal ajal kõrgeimad ohutusstandardid. See uuenduslik disain on revolutsiooniliselt traditsioonilise voolu mõõtmise, välistades vajaduse vooluringi katkemise järele paigaldamise ajal.
Põhifunktsioonid ja eelised
Täiustatud hingedega mehhanism:
Täpsusega ehitatud roostevabast terasest liigend koos iselukustumisega
Sujuv töö ühe käega paigaldamiseks
Positiivne kaasatus kuuldava klõpsu kinnitus
Tehnilised spetsifikatsioonid:
Praegune hinnang: 100-800A (standard)
Täpsusklass: 1.0 (valikuliselt saadaval 0,5 klassis)
Sagedusvahemik: 50/60Hz ± 5%
Töötemperatuur: -25 kraad +50 kraadi
Paigaldusprotseduur:
Veenduge, et vooluringi pinge on nimiviisi piires
Silla S1 ja S2 terminalid, millel on tarnitud lühendusühendus
Avage Hinge mehhanism täielikult
Positsioon sihtmärgi dirigendi ümber
Sulgege ja turvaline, kuni kuulda on kuuldavat klõpsu
Eemaldage lühenduslink pärast täielikku installimist
Vastavus ja sertifitseerimine:
CE -märgistatud
IEC 61869-2 nõue
Hooldusnõuded:
Soovitatav iga -aastane visuaalne ülevaatus
Kontrollige mehaanilist terviklikkust iga 5 aasta tagant
Rakenduste mõõtmise iga 2 aasta tagant kalibreerimiskontroll
See täiustatud voolu mõõtmislahendus ühendab paigaldusmugavuse mõõtmise täpsusega, muutes selle ideaalseks tänapäevaste elektrisüsteemide jaoks, kus seisaku minimeerimine on kriitiline. UK40 tugev ehitamine tagab usaldusväärse jõudluse nõudlikes tööstuskeskkondades, säilitades samal ajal tavapäraste praeguste trafode täpsuse.
Parameetrid
|
Mudel |
Suhe [a] |
Koormus [VA] |
|
|
Klass: 0,5 |
Klass: 1.0 |
||
|
UK-40 |
100/5 |
- |
1 |
|
UK-40 |
150/5 |
1 |
1.5 |
|
UK-40 |
200/5 |
1.5 |
2.5 |
|
UK-40 |
250/5 |
1.5 |
2.5 |
|
UK-40 |
300/5 |
1.5 |
2.5 |
|
UK-40 |
400/5 |
2.5 |
5 |
|
UK-40 |
500/5 |
2.5 |
5 |
|
UK-40 |
600/5 |
2.5 |
5 |
|
UK-40 |
800/5 |
2.5 |
5 |
Mõõde (MM)
