Rõngasvoolutrafo

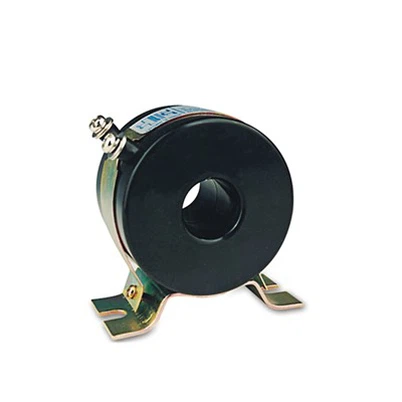

RCT-90 ringvoolutrafod on ehitatud siseruumides kasutamiseks 0,66 kV vahelduvvooluahelates, toetades nii 50 Hz kui ka 60 Hz sagedusi. Need toimivad vooluanduritena või annavad signaale releekaitsesüsteemidele. Need kompaktsed ja kerged seadmed, mis on kapseldatud isoleeritud vormitud korpustesse, on mõeldud lihtsaks ja stabiilseks kinnitamiseks paneelile fikseeritud alusplaadi abil.

Küsi pakkumist

Kirjeldus

Rõngasvoolutrafo tehniline ülevaade

Mis on ring-CT?

Rõngas-CT on teatud tüüpi voolutrafo, mida iseloomustab õõnsa keskpunktiga (toroidaalne) kuju, mida nimetatakse "aknaks". Selle peamine tunnusjoon on see, et sellel puudub sisemine primaarmähis.

Selle asemel lastakse primaarjuht (traat või siini, mis kannab voolu, mida soovite mõõta) lihtsalt läbi akna. See juht ise toimib trafo ühe-pöörde primaarmähisena.

Põhiomadused

Kuju: toroidaalne (sõõriku{0}}kujuline).

Esmane mähis: puudub. Kasutaja dirigent toimib esmase juhina.

Akna suurus: kriitiline spetsifikatsioon; see peab olema piisavalt suur, et mahutada ettenähtud kaablit või siini.

Paigaldamine: Mõeldud püsivalt paneelile paigaldamiseks, kusjuures esmane kaabel on sellest läbi viidud.

Levinud Rakendused

Rõngas-CT-d on vahelduvvoolu mõõtmiseks kõige levinum CT-tüüp.

✔ Elektrienergia mõõtmine: peamine rakendus. Kasutatakse kommunaalteenuste jaoks ja ärihoonete alam-mõõtmiseks.

✔ Kaitserelee: voolusignaali edastamine releedele, mis kaitsevad mootoreid, trafosid ja muid seadmeid ülevoolu või rikke eest.

✔ Voolu jälgimine: vooluväärtuste kuvamine ampermeetritel või andmete saatmine PLC-dele ja SCADA-süsteemidele tööstuslikes juhtpaneelides.

✔Toitekvaliteedi analüüs: kasutatakse koos kaasaskantavate võimsusanalüsaatoritega harmooniliste moonutuste, koormuse uuringute ja muude probleemide tõrkeotsinguks.

✔Maandusvea tuvastamine: kõigi kolme faasijuhtme ümber paigaldatud ühe rõngaga CT mõõdab ainult tasakaalustamatuse voolu (null-jadavool), mis näitab maandusriket.

Rõngas-CT on lihtne, tõhus ja mitmekülgne seade, mis toimib "katendava silmana". See "vaatab" ohutult juhti läbivat voolu ja annab mõõtmise ja juhtimise eesmärgil selle voolu vähendatud-isoleeritud koopia. Valik tahke-tuuma ja jagatud-tuuma vahel on peamine praktiline otsus, mis tasakaalustab täpsuse ja lihtsa paigaldamise nõudmise.

RCT-90 ringvoolutrafo siseruumide täpseks vooluanduriks ja releekaitseks

RCT-90-seeria ringvoolutrafo on loodud ohutuks ja tõhusaks tööks siseruumides madalpinge vahelduvvooluahelates kuni 0,66 kV. Ühilduvad nii 50 Hz kui ka 60 Hz toitesüsteemidega, tagavad need trafod usaldusväärse jõudluse erinevates elektrilistes keskkondades kommerts-, tööstus- ja kommunaalrakendustes.

RCT-90, mis on kavandatud edastama täpseid vooluanduri ja releekaitsesignaale, sobib kasutamiseks energiaseires, toitekvaliteedi analüüsis, mootorikaitses ja kaitselülitite juhtimissüsteemides. Toroidaalne disain tagab suure täpsuse ja minimaalse faasivea, muutes selle ideaalseks rakenduste jaoks, mis nõuavad töökindlat jõudlust erinevatel koormustingimustel.

Tugevdatud isoleeritud vormitud korpustesse kapseldatud trafod pakuvad suurepärast vastupidavust niiskusele, kemikaalidele ja mehaanilistele mõjudele. Nende kompaktne ja kerge konstruktsioon võimaldab hõlpsasti integreerida elektripaneelidesse, elektrikilbidesse ja kitsastesse ruumidesse, ilma et see kahjustaks jõudlust või ohutust.

RCT-90 põhiomadus on selle uuenduslik fikseeritud alusplaadi kinnitussüsteem, mis võimaldab kiiret, turvalist ja vibratsioonikindlat-paigaldust. See disain lihtsustab hooldust ja tagab pikaajalise tööstabiilsuse nõudlikes keskkondades.

Ohutuse ja jõudluse järgimise sertifikaadiga RCT-90 seeria ühendab tugeva konstruktsiooni täiustatud elektriliste omadustega, et vastata kaasaegsete elektrijaotus- ja kaitsesüsteemide kasvavatele nõudmistele.

Parameetrid

Mudel	Suhe (A)		Koormus (VA)
			Klass: 0,5	Klasss:1.0
RCT-90	800/5	5		10
RCT-90	1000/5	10		15
RCT-90	1200/5	10		15
RCT-90	1500/5	10		15
RCT-90	1600/5	10		15
