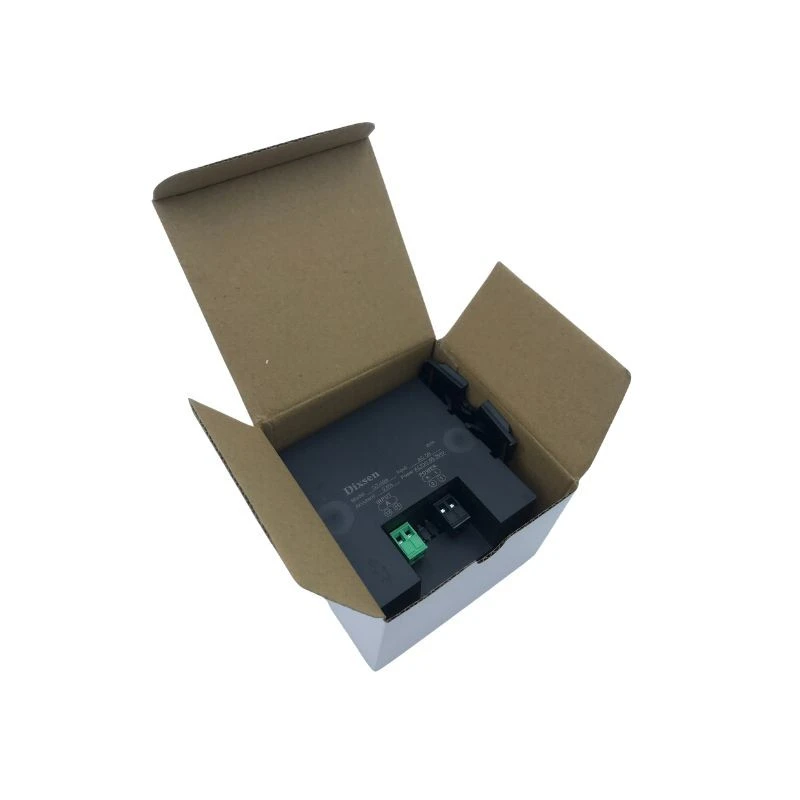

Digitaalne paneeli ampermeeter

Digitaalpaneeli ampermeeter Meter on suure täpsusega{0}}vahelduvvoolu ampermeeter, mis on loodud ühe-faasi ja kolme{2}}faasiliste süsteemide jaoks. Selle tööstusharu-standardne 96 mm ruudukujuline kuju võimaldab otse vahetada pärandanaloogmõõtjaid jaotuskilpides, toitejaotuspaneelides, generaatorikomplektides ja tööstusseadmetes.

Küsi pakkumist

Kirjeldus

Ülevaade

Asendage vananenud analoogampermeetrid ja saate digitaalse paneeli ampermeetriga reaalajas-tõrkevaba-voolu jälgimise. Tööstusliku-töökindluse jaoks loodud paneelile-monteeritud seade tagab täpse tõelise RMS-i vahelduvvoolu mõõtmise ühe-faasi, 3-faasilise 3-juhtmelise ja 3-faasilise 4-juhtmelise süsteemide jaoks.

See on loodud vastavalt rahvusvahelisele standardile 96 mm kujutegurit ja see sobib otse olemasolevatesse paneeli väljalõigetesse (92 x 92 mm) ilma metallitööd muutmata – muutes uuendamise kiireks, lihtsaks ja kuluefektiivseks.

Miks vahetada analoogilt digitaalsele?

Funktsioon	Analoogmõõtur	96x96 digitaalne paneelmõõtur
Parallaksi lugemise vead	Jah	Puudub – otsene digitaalne näit
Halb{0}}valgus nähtavus	Vaene	Hele 0,8" LED-ekraan
CT suhte skaleerimine	Fikseeritud / Käsitsi	Programmeeritav (5:5A kuni 9999:5A)
Ülekoormuse hoiatus	Mitte ühtegi	Visuaalne vilkuv alarm
Mõõtmise täpsus	Klass 1,5–2,5	Klass 0,5 (±0,5%)
Lainekuju moonutus (VFD, harmoonilised)	Ebatäpne	Tõeline RMS – täpne

Põhifunktsioonid

96x96 standardvormi tegur – otsene asendus 96 mm analoogmõõturitele; sobib 92x92mm väljalõikega

Suur ere LED-ekraan – 0,8-tollised (20 mm) kõrged punased numbrid, loetavad kogu juhtimisruumist

True RMS mõõtmine – täpsed voolunäidud isegi mitte{0}}sinusoidaalsete lainekujude puhul, mis on põhjustatud VFD-dest, inverteritest, alalditest või lülituskoormustest

Programmeeritav CT suhe – välja{0}}reguleeritav esipaneeli-nuppude abil, et see sobiks standardse 5A teisese CT-ga (nt 400:5A, 1000:5A, 5000:5A)

Mitmekülgne süsteemi ühilduvus – kasutaja -valitav: ühefaasiline-, 3P3W (3-faasiline 3-juhtmeline) või 3P4W (3-faasiline 4-juhtmeline)

Lai lisatoiteallikas – AC/DC 85~265V (sobib enamikule juhtpaneelidele ilma lisamuundurita)

Ülekoormushäire – ekraan vilgub, kui mõõdetud vool ületab kasutaja{0}}määratud läve

Vastupidav konstruktsioon – leegi{0}}aeglustav korpus, IP50 esipaneeli kaitse, hinnanguline -10 kraadi kuni +55 kraadi

Tehnilised andmed

Parameeter	Spetsifikatsioon
Ekraan	4-kohaline, 0,8" (20 mm) punane LED
Sisendsignaal	AC 0–5A (välise CT kaudu, sekundaarne 5A)
Programmeeritav CT suhe	1 kuni 9999 (esmane) / 5A (teine)
Mõõtmise täpsus	±0,5% näidust ±2 numbrit
Proovivõtu sagedus	2 värskendust sekundis
Sagedusvahemik	45–65 Hz
Abijõud	AC/DC 85~265V, 50/60Hz,<3VA
Töötemperatuur	-10 kraadi kuni +55 kraadi
Paneeli väljalõige	92 mm x 92 mm (ruut)
Üldmõõtmed	96 mm (K) x 96 mm (L) x 70 mm (D)
Esikaitse	IP50

Rakendused

Toitejaotuspaneelid (PDP) – jälgige toite- ja haruvoolusid
Mootori juhtimiskeskused (MCC) – jälgige pumpade, ventilaatorite, kompressorite töövoolu
Generaatori- ja ATS-paneelid – kontrollige koormuse tasakaalu faaside vahel
HVAC-süsteemid – jälgige jahuti, AHU ja kondensaatori ventilaatori voolu
Elektrikilbid ja tööstuslikud juhtpaneelid – Asendage analoogmõõturid ajakohastatud seire jaoks
Uuendusprojektid – uuendage ilma paneelide{0}}uuenduseta

Paigaldamise ülevaade

Otsene 5-minutiline versiooniuuendus analoogist:

Eemaldage olemasolev 96 mm analoogammeeter.

Lükake digitaalse paneeli ampermeeter olemasolevasse 92x92 mm väljalõikesse.

Ühendage CT sekundaarjuhtmed (S1, S2) sisendklemmidega.

Ühendage lisatoide (nt paneelilt 110 V vahelduvvool).

Programmeerige CT-suhe ja faasirežiim eesmiste nuppude kaudu – tehtud.
